Kurikulum CISCO

•     Menjelaskan perawatan printer.
• Menjelaskan pemeliharaan pemindai.

 7.5.1 Menjelaskan perawatan printer

Printer memiliki banyak bagian yang bergerak dan membutuhkan tingkat yang lebih tinggi daripada kebanyakan pemeliharaan perangkat elektronik lainnya.

PERHATIAN :

Pastikan untuk mencabut printer dari sumber listrik sebelum memulai semua jenis perawatan.

Kebanyakan printer datang dengan pemantauan printer dan perangkat lunak diagnostik dari produsen yang dapat membantu kita mempertahankan printer. Perhatikan panduan dari produsen untuk membersihkan printer berikut dan komponen scanner:

Local Area Network (LAN)
Local Area Network (LAN), merupakan jaringan milik pribadi di dalam sebuah gedung atau kampus yang berukuran sampai beberapa kilometer. LAN seringkali digunakan untuk menghubungkan komputer-komputer pribadi dan workstation dalam kantor suatu perusahaan atau pabrik-pabrik untuk memakai bersama sumberdaya (resouce, misalnya printer) dan saling bertukar informasi.

Topologi adalah suatu cara menghubungkan komputer yang satu dengan komputer lainnya sehingga membentuk jaringan. Cara yang saat ini banyak digunakan adalah bus,
ring, star. Masing-masing topologi ini mempunyai ciri khas, dengan kelebihan dan
kekurangannya sendiri.Setiap topologi memiliki karakteristik yang berdeda-beda dan
masing-masing juga memiliki keuntungan dan kerugian.

Materi modul 8
Jaringan komputer adalah sebuah kumpulan komputer, printer dan peralatan lainnya yang terhubung dalam satu kesatuan. Informasi dan data bergerak melalui kabel-kabel atau tanpa kabel sehingga memungkinkan pengguna jaringan komputer dapat saling bertukar dokumen dan data, mencetak pada printer yang sama dan bersama-sama menggunakan hardware/software yang terhubung dengan jaringan. Setiap komputer, printer atau periferal yang terhubung dengan jaringan disebut node. Sebuah jaringan komputer dapat memiliki dua, puluhan, ribuan atau bahkan jutaan node.

SEJARAH JARINGAN KOMPUTER
Konsep jaringan komputer lahir pada tahun 1940-an di Amerika dari sebuah proyek pengembangan komputer MODEL I di laboratorium Bell dan group riset Harvard University yang dipimpin profesor H. Aiken. Pada mulanya proyek tersebut hanyalah ingin memanfaatkan sebuah perangkat komputer yang harus dipakai bersama. Untuk mengerjakan beberapa proses tanpa banyak membuang waktu kosong dibuatlah proses beruntun (Batch Processing), sehingga beberapa program bisa dijalankan dalam sebuah komputer dengan dengan kaidah antrian.
Ditahun 1950-an ketika jenis komputer mulai membesar sampai terciptanya super komputer, maka sebuah komputer mesti melayani beberapa terminal (lihat Gambar 1) Untuk itu ditemukan konsep distribusi proses berdasarkan waktu yang dikenal dengan nama TSS (Time Sharing System), maka untuk pertama kali bentuk jaringan (network) komputer diaplikasikan. Pada sistem TSS beberapa terminal terhubung secara seri ke sebuah host komputer. Dalam proses TSS mulai nampak perpaduan teknologi komputer dan teknologi telekomunikasi yang pada awalnya berkembang sendiri-sendiri.

Gambar 1 Jaringan komputer model TSS

Memasuki tahun 1970-an, setelah beban pekerjaan bertambah banyak dan harga perangkat komputer besar mulai terasa sangat mahal, maka mulailah digunakan konsep proses distribusi (Distributed Processing). Seperti pada Gambar 2, dalam proses ini beberapa host komputer mengerjakan sebuah pekerjaan besar secara paralel untuk melayani beberapa terminal yang tersambung secara seri disetiap host komputer. Dala proses distribusi sudah mutlak diperlukan perpaduan yang mendalam antara teknologi komputer dan telekomunikasi, karena selain proses yang harus didistribusikan, semua host komputer wajib melayani terminal-terminalnya dalam satu perintah dari komputer pusat.

Gambar 2 Jaringan komputer model distributed processing

Selanjutnya ketika harga-harga komputer kecil sudah mulai menurun dan konsep proses distribusi sudah matang, maka penggunaan komputer dan jaringannya sudah mulai beragam dari mulai menangani proses bersama maupun komunikasi antar komputer (Peer to Peer System) saja tanpa melalui komputer pusat. Untuk itu mulailah berkembang teknologi jaringan lokal yang dikenal dengan sebutan LAN. Demikian pula ketika Internet mulai diperkenalkan, maka sebagian besar LAN yang berdiri sendiri mulai berhubungan dan terbentuklah jaringan raksasa WAN

Ø  Menentukan jaringan komputer

Keselamatan di tempat kerja adalah tanggung jawab semua orang. Anda sangat kecil kemungkinannya untuk melukai diri sendiri atau komponen kerusakan ketika menggunakan alat yang tepat untuk pekerjaan itu.

Sebelum membersihkan atau memperbaiki peralatan, periksa untuk memastikan bahwa alat Anda dalam kondisi baik. Bersih, memperbaiki, atau mengganti barang yang tidak berfungsi secara memadai.

Setelah menyelesaikan bagian ini, Anda akan memenuhi tujuan:

• Menunjukkan penggunaan yang tepat dari Gelang antistatik.
• Menunjukkan penggunaan yang tepat dari tikar antistatik.
• Menunjukkan penggunaan yang tepat alat-alat tangan berbagai.
• Menunjukkan penggunaan yang tepat dari bahan pembersih.

Adalah penting bahwa dokumen teknisi semua layanan dan perbaikan. Dokumen-dokumen harus disimpan secara terpusat dan tersedia untuk semua teknisi lainnya. Dokumentasi kemudian dapat digunakan sebagai bahan referensi untuk masalah serupa yang dihadapi di masa depan. Layanan pelanggan yang baik mencakup menyediakan pelanggan dengan penjelasan rinci tentang masalah dan solusi.

Internet Alat Referensi
Internet adalah sumber informasi yang bagus tentang masalah hardware dan solusi yang mungkin:

• Internet mesin pencari
• Berita kelompok
• Produsen FAQ
• Online komputer manual
• Online forum dan chatting
• Teknis situs

Gambar 1 menunjukkan contoh website teknis.

Lain-lain Alat
Dengan pengalaman, Anda akan menemukan banyak item tambahan untuk menambah toolkit.






Gambar 2 menunjukkan bagaimana sebuah gulungan selotip bisa digunakan untuk bagian label yang telah dihapus dari komputer ketika organizer bagian tidak tersedia.

Sebuah komputer kerja juga merupakan sumber daya berharga untuk mengambil dengan Anda untuk perbaikan komputer di lapangan. Sebuah komputer kerja dapat digunakan untuk penelitian, sistem download informasi atau driver, atau berkomunikasi dengan teknisi lainnya.



Gambar 3 menunjukkan jenis suku cadang komputer yang akan disertakan dalam toolkit. Pastikan bahwa bagian-bagian dalam urutan kerja yang baik sebelum Anda menggunakannya. Menggunakan dikenal komponen kerja yang baik untuk mengganti yang buruk mungkin di komputer akan membantu Anda dengan cepat menentukan komponen mungkin tidak bekerja dengan benar.

Manajemen Disk Alat
Anda harus mampu mengidentifikasi perangkat lunak untuk digunakan dalam situasi yang berbeda. Disk alat manajemen membantu mendeteksi dan memperbaiki kesalahan disk, menyiapkan disk untuk penyimpanan data, dan menghapus file yang tidak diinginkan.

Klik masing-masing tombol pada Gambar 1 untuk melihat screen shot dari alat-alat manajemen disk berikut:

    Fdisk atau Disk Management - digunakan untuk membuat dan menghapus partisi pada hard drive
    Format - digunakan untuk menyiapkan hard drive untuk menyimpan informasi
    Scandisk atau Chkdsk - digunakan untuk memeriksa integritas dari file dan folder pada hard drive dengan memindai sistem file. Mereka juga dapat memeriksa permukaan disk untuk kesalahan fisik
    Defrag - digunakan untuk mengoptimalkan ruang pada hard drive untuk memungkinkan akses cepat ke program dan data
    Disk Cleanup - digunakan untuk membersihkan ruang pada hard drive dengan mencari file yang dapat dihapus dengan aman
    Manajemen Disk - sebuah sistem utilitas yang digunakan untuk mengelola hard drive dan partisi, yang peforms tugas-tugas seperti menginisialisasi disk, menciptakan partisi, dan partisi format
    Sistem File Checker (SFC) - sebuah utilitas baris perintah yang memindai file sistem operasi kritis dan menggantikan file yang rusak

Perlindungan Software Tools
Setiap tahun, virus, spyware, dan jenis-jenis serangan berbahaya menginfeksi jutaan komputer. Serangan ini dapat merusak sistem operasi, aplikasi, dan data. Komputer yang telah terinfeksi bahkan mungkin mengalami masalah dengan kinerja perangkat keras atau kegagalan komponen.


Berbagai jenis perangkat lunak yang digunakan untuk melindungi perangkat keras dan data. Klik masing-masing tombol pada Gambar 2 untuk melihat screen shot dari alat-alat perlindungan perangkat lunak :

Pusat Keamanan terus memeriksa untuk memastikan bahwa perangkat lunak firewall dan program antivirus yang berjalan. Ini juga menjamin bahwa update otomatis ditetapkan untuk men-download dan menginstal secara otomatis.
    Program Antivirus - melindungi komputer terhadap serangan virus.
    Spyware Remover - melindungi terhadap perangkat lunak yang mengirimkan informasi mengenai kebiasaan surfing web untuk penyerang. Spyware dapat diinstal tanpa sepengetahuan atau persetujuan dari pengguna.
    Firewall - program yang berjalan terus menerus untuk melindungi terhadap komunikasi yang tidak sah ke dan dari komputer Anda.

Sebuah toolkit harus berisi semua alat yang diperlukan untuk menyelesaikan perbaikan perangkat keras. Ketika Anda mendapatkan pengalaman, Anda akan belajar yang telah tersedia alat untuk untuk berbagai jenis pekerjaan. Alat perangkat keras dikelompokkan ke dalam empat kategori:

    ESD alat
    Perkakas tangan
    Membersihkan alat
    Diagnostik alat

ESD Alat
Ada dua alat ESD: tali antistatik dan tikar antistatik. Para Gelang antistatik melindungi peralatan komputer ketika beralasan untuk chassis komputer. Alas antistatik melindungi peralatan komputer dengan mencegah listrik statis dari terakumulasi pada hardware atau pada teknisi. Klik masing-masing item pada Gambar 1 untuk informasi lebih lanjut tentang alat ESD.

Hand Tools
Kebanyakan alat yang digunakan dalam proses perakitan komputer adalah alat-alat tangan kecil. Mereka tersedia secara individual atau sebagai bagian dari toolkit perbaikan komputer. Toolkit berkisar luas dalam ukuran, kualitas, dan harga. Klik masing-masing item pada Gambar 2 untuk informasi lebih lanjut tentang alat-alat tangan.

Membersihkan Peralatan
Memiliki alat pembersihan yang sesuai sangat penting ketika mempertahankan atau memperbaiki komputer. Dengan menggunakan alat ini memastikan bahwa komponen komputer tidak rusak selama pembersihan. Klik masing-masing item pada Gambar 3 untuk informasi lebih lanjut tentang alat-alat pembersih.

Alat Diagnostik

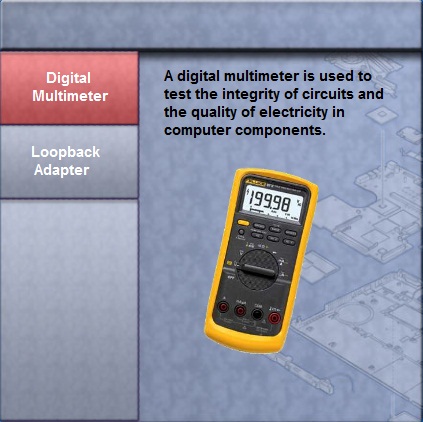

Sebuah multimeter digital dan adaptor loopback digunakan untuk menguji perangkat keras. Klik masing-masing item pada Gambar 4 untuk informasi lebih lanjut tentang alat diagnostik.

Untuk setiap pekerjaan ada alat yang tepat. Pastikan bahwa Anda sudah familiar dengan penggunaan yang benar dari setiap alat dan alat yang tepat digunakan untuk tugas saat ini. Terampil menggunakan alat dan perangkat lunak membuat pekerjaan terlalu sulit dan memastikan bahwa tugas yang dilakukan dengan benar dan aman.

Perangkat lunak yang tersedia yang membantu mendiagnosa masalah. Gunakan alat ini untuk menentukan perangkat komputer tidak berfungsi dengan benar.

Setelah menyelesaikan bagian ini, Anda akan memenuhi tujuan:

• Mengidentifikasi alat perangkat keras dan tujuan mereka.
• Mengidentifikasi perangkat lunak dan tujuan mereka.
• Mengidentifikasi alat-alat organisasi dan tujuan mereka.

Electrostatic discharge (ESD), iklim yang keras, dan berkualitas rendah sumber listrik dapat menyebabkan kerusakan pada peralatan komputer. Ikuti pedoman penanganan yang tepat, menyadari masalah lingkungan, dan menggunakan peralatan yang menstabilkan listrik untuk mencegah kerusakan peralatan dan kehilangan data.

ESD
Listrik statis adalah penumpukan muatan listrik beristirahat di permukaan. Penumpukan ini mungkin zap komponen dan menyebabkan kerusakan. Hal ini dikenal sebagai electrostatic discharge (ESD). ESD dapat merusak elektronik dalam sistem komputer.

ESD Perlindungan Rekomendasi
ESD dapat menyebabkan kerusakan permanen pada komponen listrik. Ikuti rekomendasi untuk membantu mencegah kerusakan ESD:

    Jauhkan semua komponen dalam tas antistatis sampai Anda siap untuk menginstal mereka.
    Gunakan tikar didasarkan pada workbenches.
    Gunakan tikar didasarkan pada area kerja.
    Gunakan tali antistatik ketika bekerja pada komputer.

Gambar 1 menunjukkan bagaimana kondisi lingkungan menambah atau mengurangi risiko ESD.

Daya Fluktuasi Jenis
Tegangan adalah kekuatan yang menggerakkan elektron melalui sirkuit. Pergerakan elektron disebut saat ini. Sirkuit komputer membutuhkan tegangan dan arus untuk mengoperasikan komponen elektronik. Ketika tegangan di komputer tidak akurat atau stabil, komponen komputer tidak dapat beroperasi dengan benar. Tegangan goyah disebut fluktuasi daya.

Daya Proteksi Perangkat
Untuk membantu perisai terhadap masalah fluktuasi daya, menggunakan perangkat perlindungan untuk melindungi data dan peralatan komputer:

    Surge Suppressor - membantu melindungi terhadap kerusakan akibat sengatan listrik dan paku. Sebuah penekan lonjakan mengalihkan tegangan listrik tambahan pada baris ke tanah.

 Standby Power Supply (SPS) - membantu melindungi terhadap potensi masalah daya listrik dengan menyediakan baterai cadangan untuk memasok daya ketika tegangan yang masuk turun di bawah tingkat normal. Baterai siaga selama operasi normal. Ketika tegangan menurun, baterai menyediakan daya DC untuk power inverter, yang mengkonversi ke listrik AC untuk komputer.

Gambar 2 menunjukkan beberapa contoh penekan kenaikan tegangan, UPS, dan perangkat SPS.

PERHATIAN: Jangan menancapkan printer ke perangkat UPS. Produsen UPS sarankan tidak memasukkan printer ke UPS karena takut overloading UPS.

Keselamatan Umum Pedoman
Ikuti pedoman keselamatan dasar untuk mencegah luka, luka bakar, sengatan listrik, dan kerusakan penglihatan. Seperti praktek terbaik, pastikan bahwa alat pemadam kebakaran dan pertolongan pertama kit tersedia dalam kasus kebakaran atau cedera. Gambar 1 menunjukkan daftar pedoman keselamatan umum.

PERHATIAN: Power persediaan dan monitor memiliki tegangan sangat tinggi. Jangan memakai Gelang antistatik saat memperbaiki pasokan listrik atau monitor.

PERHATIAN: Beberapa bagian printer mungkin menjadi sangat panas saat digunakan dan bagian lain mungkin mengandung tegangan yang sangat tinggi. Pastikan bahwa printer memiliki waktu untuk mendinginkan sebelum melakukan perbaikan. Periksa manual printer untuk lokasi dari berbagai komponen yang mungkin mengandung tegangan tinggi. Beberapa komponen mungkin mempertahankan tegangan tinggi bahkan setelah printer dimatikan.

Fire Safety Pedoman
Ikuti pedoman keselamatan kebakaran untuk melindungi kehidupan, struktur, dan peralatan. Untuk menghindari sengatan listrik, dan untuk mencegah kerusakan pada komputer, matikan dan cabut listrik komputer sebelum memulai perbaikan.

Di Amerika Serikat, ada empat klasifikasi untuk alat pemadam kebakaran. Sebuah surat yang berbeda, warna, dan bentuk mengidentifikasi setiap klasifikasi pemadam kebakaran, seperti yang ditunjukkan pada Gambar 2. Setiap jenis pemadam api memiliki bahan kimia tertentu untuk melawan berbagai jenis kebakaran:

    Kelas A - Kertas, kayu, plastik, kardus
    Kelas B - Bensin, minyak tanah, pelarut organik
    Kelas C - Peralatan listrik
    Kelas D - logam mudah terbakar

Apa jenis klasifikasi pemadam kebakaran yang ada di negara Anda?

Hal ini penting untuk tahu bagaimana menggunakan alat pemadam kebakaran. Gunakan LULUS bantuan memori untuk membantu Anda mengingat aturan dasar operasi pemadam kebakaran:

P - Tarik pin.
A - Tujuan di dasar api, tidak pada api.
S - Peras tuas.
S - Sapu nosel dari sisi ke sisi.

Kondisi kerja yang aman membantu untuk mencegah cedera pada orang dan kerusakan pada peralatan komputer. Sebuah ruang kerja aman yang bersih, teratur, dan benar menyala. Setiap orang harus memahami dan mengikuti prosedur keselamatan.

Ikuti prosedur yang tepat untuk peralatan penanganan komputer untuk mengurangi risiko cedera pribadi, kerusakan harta benda, dan hilangnya data. Setiap kerusakan atau kerugian dapat menyebabkan klaim kerusakan dari pemilik properti dan data.

Pastikan untuk mengikuti peraturan yang mengatur bagaimana untuk membuang item tertentu. Organisasi yang melanggar peraturan dapat dikenakan denda atau menghadapi pertempuran hukum mahal.

Setelah menyelesaikan bagian ini, Anda akan memenuhi tujuan:

• Mengidentifikasi prosedur keselamatan dan potensi bahaya bagi pengguna dan teknisi.
• Mengidentifikasi prosedur keselamatan untuk melindungi peralatan dari kerusakan dan data dari kerugian.
• Mengidentifikasi prosedur keselamatan untuk melindungi lingkungan dari kontaminasi.

Bab ini membahas praktek-praktek keselamatan dasar untuk tempat kerja, perangkat keras dan perangkat lunak, dan pembuangan bahan berbahaya. Pedoman keselamatan membantu melindungi individu dari kecelakaan dan cedera dan melindungi peralatan dari kerusakan. Beberapa pedoman ini dirancang untuk melindungi lingkungan dari kontaminasi oleh bahan dibuang. Tetap waspada terhadap situasi yang dapat mengakibatkan cedera atau kerusakan pada peralatan. Tanda-tanda peringatan yang dirancang untuk mengingatkan Anda untuk bahaya. Selalu perhatikan tanda-tanda ini dan mengambil tindakan yang tepat sesuai dengan peringatan yang diberikan.

Setelah menyelesaikan bab ini, anda akan memenuhi tujuan:

• Jelaskan maksud dari kondisi kerja yang aman dan prosedur.
• Mengidentifikasi alat dan software yang digunakan dengan komponen komputer pribadi dan tujuan mereka.
• Menerapkan penggunaan alat yang tepat.
